2012:0014-0018 :: Byggnadsritning

Object description

Byggnadsritning till "Fattig Arbetshus förändrat till 5klassigt Elementar-Läroverk för staden". Blad 1-5.

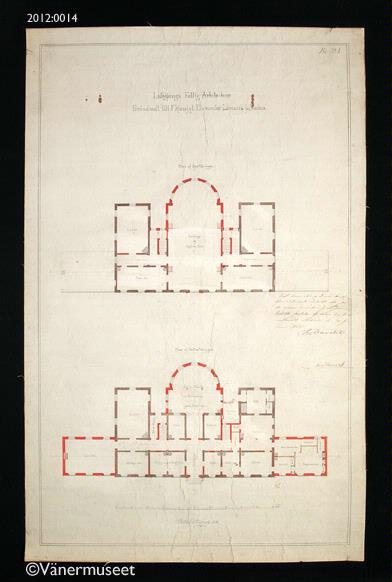

Blad 1. Plan av bottenväningen och övre våningen. Signerad Helgo Zetterwall 1864. Påskrift från Öfver Intendent Embetet den 14 februari 1865 av v. Dardel.

Blad 2. Huvudfasad. Signerad "I överensstämmelse med den gamla fasadanordningen af Helgo Zetterwall 1864". Påskrift från Öfver Intendent Embetet den 14 februari 1865 av v. Dardel.

Blad 3. Bakfasad. Tusch och blyerts. dito signatur.

Blad 4. Genomskärningar. Signerat Helgo Zetterwall 1864. Dito påskrift.

Blad 5. Genomskärning av byggnaden i längsriktningen. Diti signatur och påskrift.

Alla bladen är uppfordrade på väv.
